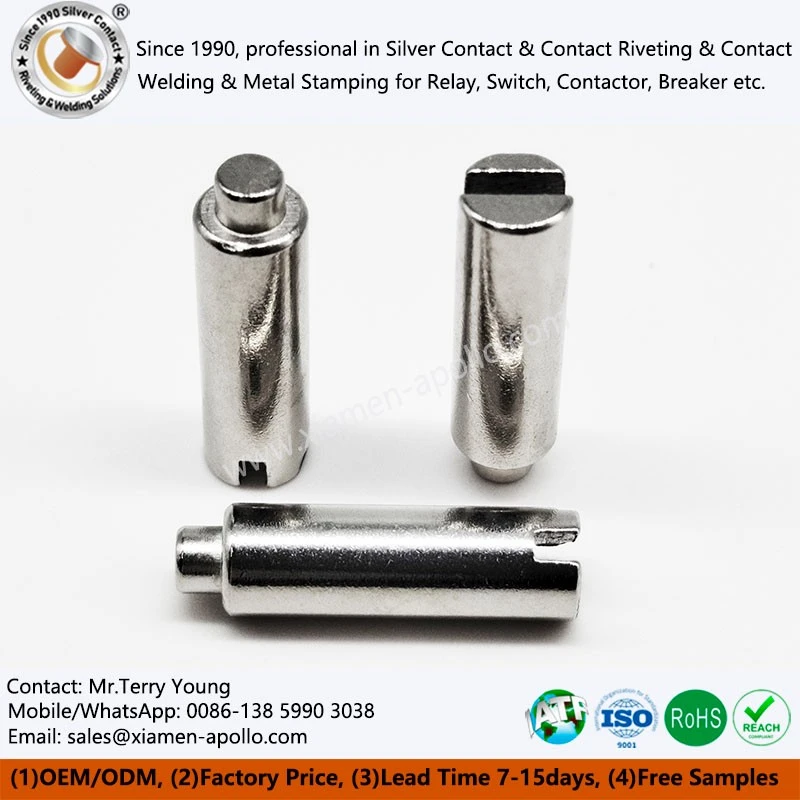

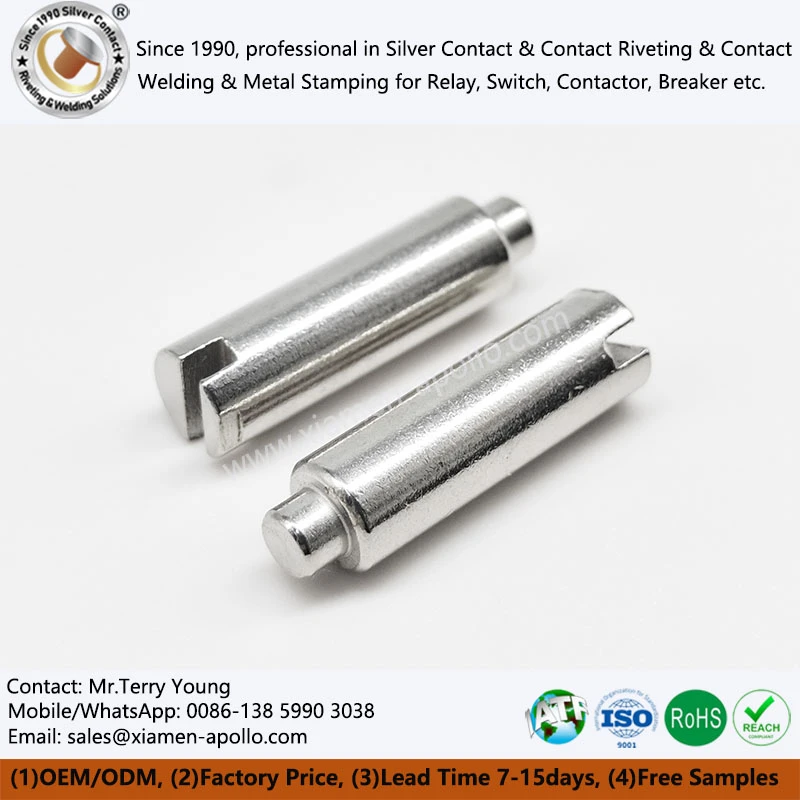

Lõi từ sắt nguyên chất là gì?
Lõi từ tính bằng sắt nguyên chất chuyển đổi trường điện từ của cuộn dây thành lực từ cần thiết để thu hút và giải phóng phần ứng. Đối với rơle chốt, rơle điện từ và thiết bị điều khiển điện áp-thấp, hình dạng lõi và tình trạng vật liệu ảnh hưởng trực tiếp đến lực từ, hành vi vận hành và đặc tính nhả.
Sản phẩm này sử dụng sắt nguyên chất (DT4C) làm vật liệu từ tính được chỉ định. Lựa chọn vật liệu tập trung vào tính nhất quán từ tính, từ tính dư được kiểm soát và hành vi gia công hoặc dập có thể lặp lại. Việc kiểm soát kích thước được duy trì dựa trên bản vẽ đã được khách hàng phê duyệt để đảm bảo Lõi sắt nam châm điện DT4C giao tiếp chính xác với cuộn dây, phần ứng và mạch từ xung quanh.
Mối quan tâm kỹ thuật chính không chỉ đơn giản là liệu Core Pin có thể tạo ra lực từ hay không. Vật liệu, hình học, tình trạng bề mặt và tính nhất quán về kích thước phải duy trì trong cửa sổ vận hành của mạch từ rơle hoàn chỉnh.
Thông số kỹ thuật của Core Pin
| tham số | Giá trị đặc điểm kỹ thuật |
| Lớp vật liệu | Sắt nguyên chất DT4C |
| Hàm lượng cacbon (C) | Nhỏ hơn hoặc bằng 0,004% |
| Lực cưỡng chế (Hc) | Nhỏ hơn hoặc bằng 48 A/m |
| Xử lý bề mặt | Thụ động chống ăn mòn |
Cân nhắc về mạch từ của thanh sắt từ mềm
Đối với rơle, Lõi rơle chính xác hoạt động cùng với cuộn dây, phần ứng, khe hở không khí và ách. Một sự thay đổi ở bất kỳ yếu tố nào trong số này có thể làm thay đổi lực cuộn dây cần thiết và hành vi nhả.
Do đó, Lõi sắt từ DT4C cần được kiểm soát:
- Thành phần vật liệu từ tính
- hình học mặt cắt ngang
- kích thước mặt cột-
- Giao diện liên quan đến khoảng trống-khoảng cách{1}}không khí
- Độ đồng tâm và kích thước vị trí
- từ tính dư
- Tình trạng bề mặt
Những yếu tố này đặc biệt quan trọng khi Thanh sắt từ mềm bên trong rơle phải nhả ra sau khi ngắt điện cuộn dây mà không bị dính cơ học hoặc bị giữ từ tính quá mức.
Câu hỏi thường gặp về Thanh sắt nguyên chất cho rơle
Sắt nguyên chất DT4C dùng để làm gì trong Thanh sắt nguyên chất dùng cho Relay?
+
-
Sắt điện nguyên chất DT4C được sử dụng làm vật liệu đường dẫn từ-trong cụm rơle nơi cần có hành vi từ tính được kiểm soát. Lõi dẫn dòng điện từ từ cuộn dây có điện tới phần ứng. Tình trạng vật liệu, hình dạng và từ tính dư đều ảnh hưởng đến đặc tính vận hành và nhả.
Lõi Rơle Chính xác có thể được tùy chỉnh để chốt rơle không?
+
-
Đúng. Một lõi có thể được sản xuất theo mạch từ, hình học phần ứng và các giao diện cơ học của rơle chốt. Hành vi từ tính cần thiết phải được xác định từ trình tự đặt/đặt lại, khe hở không khí và cơ cấu giữ trước khi hoàn thiện kích thước vật liệu và lõi.
Thông tin nào cần thiết cho Lõi từ tính chuyển tiếp tùy chỉnh?
+
-
Báo giá sản xuất thường yêu cầu loại vật liệu, bản vẽ 2D hoặc 3D, độ dày vật liệu, dung sai tới hạn, số lượng hàng năm hoặc lô, yêu cầu-xử lý bề mặt và thông số kỹ thuật từ tính. Mẫu hiện có cũng có thể hỗ trợ đánh giá kỹ thuật khi không có bản vẽ hoàn chỉnh.
Có thể sử dụng cùng một lõi rơle rèn nguội trong các thiết kế rơle khác nhau không?
+
-
Không nhất thiết phải như vậy. Ngay cả khi hai rơle sử dụng DT4C, công suất cuộn dây, hình dạng phần ứng, khe hở không khí, lực lò xo và mạch từ của chúng có thể khác nhau. Do đó, kích thước lõi và yêu cầu từ tính phải được xác minh dựa trên thiết kế rơle cụ thể trước khi sử dụng lõi hiện có.
Những biện pháp xử lý chống ăn mòn nào được áp dụng để ngăn Thanh Rơle bị rỉ sét?
+
-
Tất cả các bộ phận đều trải qua quá trình xử lý mạ kẽm hoặc thụ động chuyên dụng, vượt qua thử nghiệm phun muối trung tính nghiêm ngặt để đảm bảo không bị oxy hóa trong quá trình vận chuyển đường biển quốc tế và bảo quản ẩm.
liên hệ với chúng tôi
GửiLõi từ sắt nguyên chấtbản vẽ, yêu cầu về vật liệu DT4C, dung sai tới hạn, thông số từ tính, thông số kỹ thuật xử lý bề mặt và số lượng mục tiêu để đánh giá kỹ thuật.
Đối với công cụ mới, sản xuất nguyên mẫu và các đơn đặt hàng định kỳ, lộ trình sản xuất có thể được đánh giá từ bản vẽ ban đầu cho đến quá trình dập, kiểm tra và giao hàng cuối cùng. Yêu cầu báo giá kỹ thuật với thông số kỹ thuật Lõi từ tính chuyển tiếp được yêu cầu, khối lượng hàng năm và lịch trình phân phối mục tiêu.
